Armoire de sécurité pour BATTERIE LITHIUM 90 MIN – 1 porte pré-équipée de 4 étagères E1FLI + pack VIG190 et système triphasé – extincteur EX100LI – Trionyx
Armoire destinée aux entreprises industrielles, logistiques, collectivités, ateliers, sites techniques et professionnels stockant des batteries lithium-ion en grande quantité, cette armoire anti-feu 90 minutes TRIONYX permet le stockage et la charge de batteries lithium-ion dans un environnement sécurisé.
Conçue pour une résistance au feu testée pendant 105 minutes et homologuée 90 minutes selon les normes EN 14470-1 & EN 1363-1, cette armoire bénéficie également d’une construction coupe-feu et d’un système d’approvisionnement électrique triphasé, de 4 étagères E1FLI et d’un ensemble VIG190 comprenant une alarme visuelle et sonore, un boîtier de contrôle, un détecteur de fumée à déclenchement automatique et un extincteur EX100LI, assurant la sécurité de votre personnel et de vos installations. EI 180 min type A1 selon la norme NF EN 13501-2.
Fabriquée en France, cette armoire dispose d’une construction double paroi avec isolation thermique et d’un système de ventilation avec conduits thermofusible permettant d’isoler le contenu de l’armoire en cas d’incendie.
Attention : En cas d’incendie de batterie lithium dans une armoire, ne l’ouvrez pas et ne la déplacez sous aucun prétexte.
PRÉSENTATION ET FONCTIONNEMENT EN VIDÉO
CONFORMITÉ :
- Conforme au Règlement (UE) 2023/1542, article 42-4, garantissant que les conditions de stockage ou de transport assurent la conformité des batteries.
- Conforme au niveau 2 de la norme EN 16121+A1 avec une résistance validée à 80 000 cycles d’ouverture et de fermeture.
- Résistance au feu homologuée 90 minutes selon les normes EN 14470-1 et EN 1363-1.
- Résistance au feu testée 105 minutes de l’extérieur vers l’intérieur selon la norme EN 14470-1.
- Certification CE avec un ensemble électrique conforme à la directive basse tension 2014/35/UE ainsi qu’aux normes IEC 61439-1 et IEC 61439-7.
- Testée et homologuée selon la norme FM6050.
- Construction coupe-feu EI 180 minutes type A1 selon la norme NF EN 13501-2.
- Pictogrammes normalisés conformes aux normes ISO 3864, ISO 7010 et à la directive européenne 92/58/CEE.
Résistance au feu 90 min et fabrication Française
Stockage et charge de batteries lithium-ion
Construction coupe-feu EI 180 min
AVANTAGES :
- Poignée sur toute la hauteur de l’armoire pour une meilleure ergonomie et une facilité d’ouverture.
- Piètement permettant un déplacement aisé par transpalette.
- Cache-plinthe esthétique et simple d’utilisation sans nécessité d’outil de fixation.

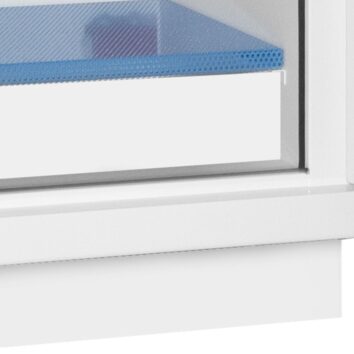

- Pré-équipée de 4 étagères E1FLI.

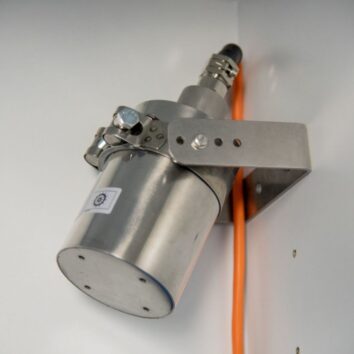

- Livrée avec 1 x VIG190 comprenant une alarme visuelle et sonore, un boîtier de contrôle, un détecteur de fumée à déclenchement automatique et un extincteur EX100LI.
- Système triphasé composé de 4 PRISELITRI.
CONSTRUCTION :
- Construction double paroi.
- Parois extérieures en acier 12/10e avec peinture époxy blanche RAL 9010.
- Parois intérieures en mélaminé blanc RAL 9010.
- Panneaux d’isolation thermique entre les parois limitant les ponts thermiques.
- Point de fixation pour mise à la terre.
CARACTÉRISTIQUES :
- Nombre d’étagères : 4.
- Couleur peinture époxy : Blanc RAL 9010
- Nombre de portes battantes : 1
- Fermeture des portes : automatique
- Ventilation : orifices de ventilation avec sortie de ventilation diam. 100 mm
- Raccordement via une prise femelle 32A – 3P+T+N 6h 380/415V.

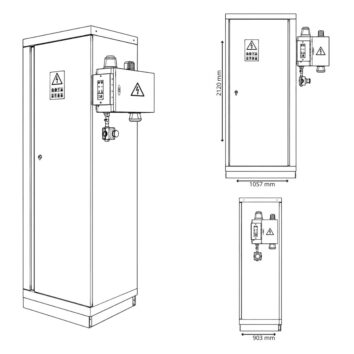

- Dimensions extérieures : H.2120 x L.1057 x P.903 mm.
- Poids : 462 kilos.
ÉQUIPEMENTS :
- Joints de porte thermodilatants.
- Orifices de ventilation avec sortie de ventilation diamètre 100 mm pour raccordement éventuel.
- Porte à fermeture automatique et fermeture à clef.
- Conduits de ventilation avec système thermofusible permettant d’isoler le contenu de l’armoire en cas d’incendie.
- Raccordement via une prise femelle IP44, 32A – 3P+T+N 6h 380/415V.
- Le déclenchement de l’alarme coupe l’alimentation des prises électriques intérieures mais ne coupe pas l’alimentation de l’alarme.
- Boîtier de contrôle avec contact sec libre pour asservir une centrale d’alarme ou un système de gestion.
- Chaque multiprise est protégée par un disjoncteur différentiel.

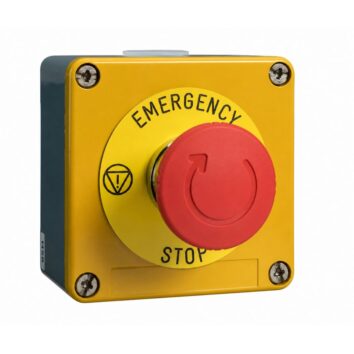

- Arrêt d’urgence « coup de poing » permettant de couper le courant des multiprises et de la prise extérieure.
- Câbles électriques intérieurs anti-feu et boîte de dérivation anti-feu.
- Prise extérieure permettant le branchement d’un caisson de ventilation.
- Mise à la terre de la structure métallique via le coffret électrique.
- En cas de départ de feu, les éléments de sécurité restent fonctionnels : le gyrophare reste allumé, l’extincteur est déclenché et le boîtier de contrôle reste actif.
ACCESSOIRES COMPLÉMENTAIRES CONSEILLÉS :
- Étagères perforées avec charge admissible de 50 kg (Réf. E48LI) ou 100 kg (Réf. E35LI).
- Bac de rétention amovible en partie basse en option (Réf. B148 ou B235).
- Câble d’alimentation générale amovible 3 mètres (Réf. CABL32TRI).
- Percement en partie basse pour passage de câbles avec passe-câble anti-feu (Réf. PEXTBALI).
- Prise extérieure 220V pour alimentation de caisson de ventilation.
- Caisson de ventilation CDV-A et kit de raccordement KRC.
SYSTÈME TRIPHASÉ :
- Armoire équipée d’un système d’approvisionnement électrique triphasé.
- Un seul câble d’alimentation générale amovible alimente l’ensemble de l’équipement de l’armoire (CABL32TRI).
- Puissance maximale de 20 000 W uniformément répartie sur l’ensemble de l’armoire.
- Puissance maximale par PRISELITRI : 3 500 W.
- Livrée avec 4 PRISELITRI pour le rechargement des batteries.
- Les PRISELITRI sont raccordées directement au boîtier et sont coupées électriquement en cas de déclenchement d’alarme.

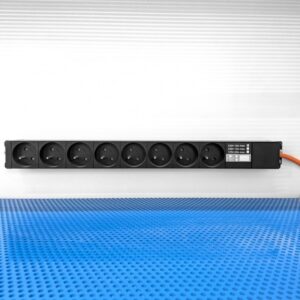

RACK DE 8 PRISES ÉLECTRIQUES (OPTION)
Afin de pouvoir recharger vos batteries lithium directement dans l’armoire, des rack de 8 prises électriques sont indispensable.
- Conçu pour assurer une recharge sécurisée des batteries lithium-ion, minimisant les risques d’incendie ou de surcharge.
- 220 volts – 4000 watts – 16 ampères – 50hz

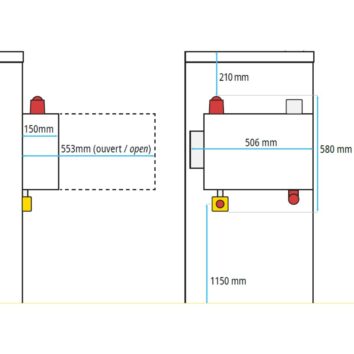

ENSEMBLE DE SÉCURITÉ ET D’ALARME VIG190 (INCLUS)
Cette armoire inclut un ensemble de sécurité et d’alarme VIG190 afin de renforcer la sécurité de votre environnement de stockage.
Cet ensemble comprend :
- En cas de départ de feu, les éléments de sécurité sont indépendants et restent fonctionnels : le gyrophare reste allumé, l’extincteur est déclenché, le boîtier de contrôle est toujours actif.
- Mise à la terre de la structure métallique via le coffret électrique.
- Chaque multiprise est protégée par un disjoncteur différentiel.
- Un arrêt d’urgence « coup de poing » permet de couper le courant des multiprises et de la prise extérieure (servant pour le caisson de ventilation).
- Prise extérieure qui permet le branchement d’un caisson de ventilation.
- Gestion des équipements de sécurité : la façade et les disjoncteurs sont extérieurs à la zone confinée. Pas besoin d’ouvrir la/les porte(s) de l’armoire en cas de doute sur une alimentation.
- Câbles électriques intérieurs anti-feu + boîte de dérivation anti-feu.
- Un seul câble d’alimentation générale, amovible, servant à l’ensemble de l’équipement de l’armoire (CABL32TRI).
BAC DE RÉTENTION (OPTION)
Le bac de rétention amovible B148 se positionne en partie basse de l’armoire : Référence B148 .
